Машина используется на технологических автодорогах разрезов и карьеров.
Предприятие оставляет за собой право вносить изменения в конструкцию, не ухудшающие потребительского качества изделий

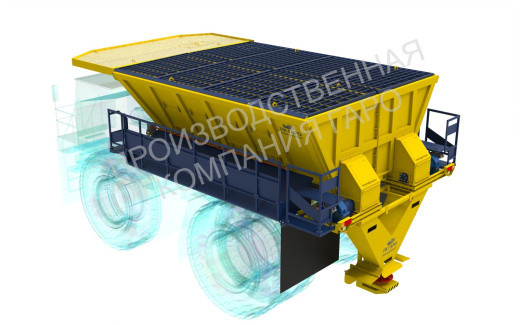

Навесное оборудование для посыпки дорог (Щебнеразбрасыватель) изготавливается для шасси самосвалов БЕЛАЗ-7547, 7555, САТ-735B, TEREX TR 100, предназначено для посыпки дорог щебнем в холодное время (в период гололедицы) в целях увеличения коэффициента сцепления шин карьерной техники с дорожным покрытием (щебень не должен иметь включений песка, глины и других связующих веществ, а его размеры должны соответствовать 20....70 мм).
Преимущества:
- адаптация под шасси любого карьерного самосвала, включая сочленённые
- интегрированная гидросистема
- рыхление посыпного материала с помощью ворошителя
- дистанционное управление из кабины водителя
- полуавтоматическая система опорожнения бункера через люки
- подъём навесного устройства с помощью ЦОМ
Для БЕЛАЗ 7547, 7555 и CAT 735B опрокидывающий механизм кузов демонтируется. К раме самосвала при помощи быстроразъемных соединений крепится бункер с приводной и натяжной станциями скребкового конвейера. Также к раме крепится привод роторного щебнеразбрасывателя.
Для а/м Terex Tr100 система опрокидывающего механизма кузова остаётся в составе конструкции щебнеразбрасывателя в качестве подъёмного устройства бункера. Конструкция опорных узлов позволяет устанавливать бункер на штатные места крепления кузова и производить подъём на ЦОМ для обслуживания самосвала.
Щебень из бункера подаётся скребковым конвейером на диск роторного щебнеразбрасывателя, который разбрасывает щебень с заданной плотностью. Разбрасыватель оснащён отбойными козырьками для регулирования ширины посыпки.

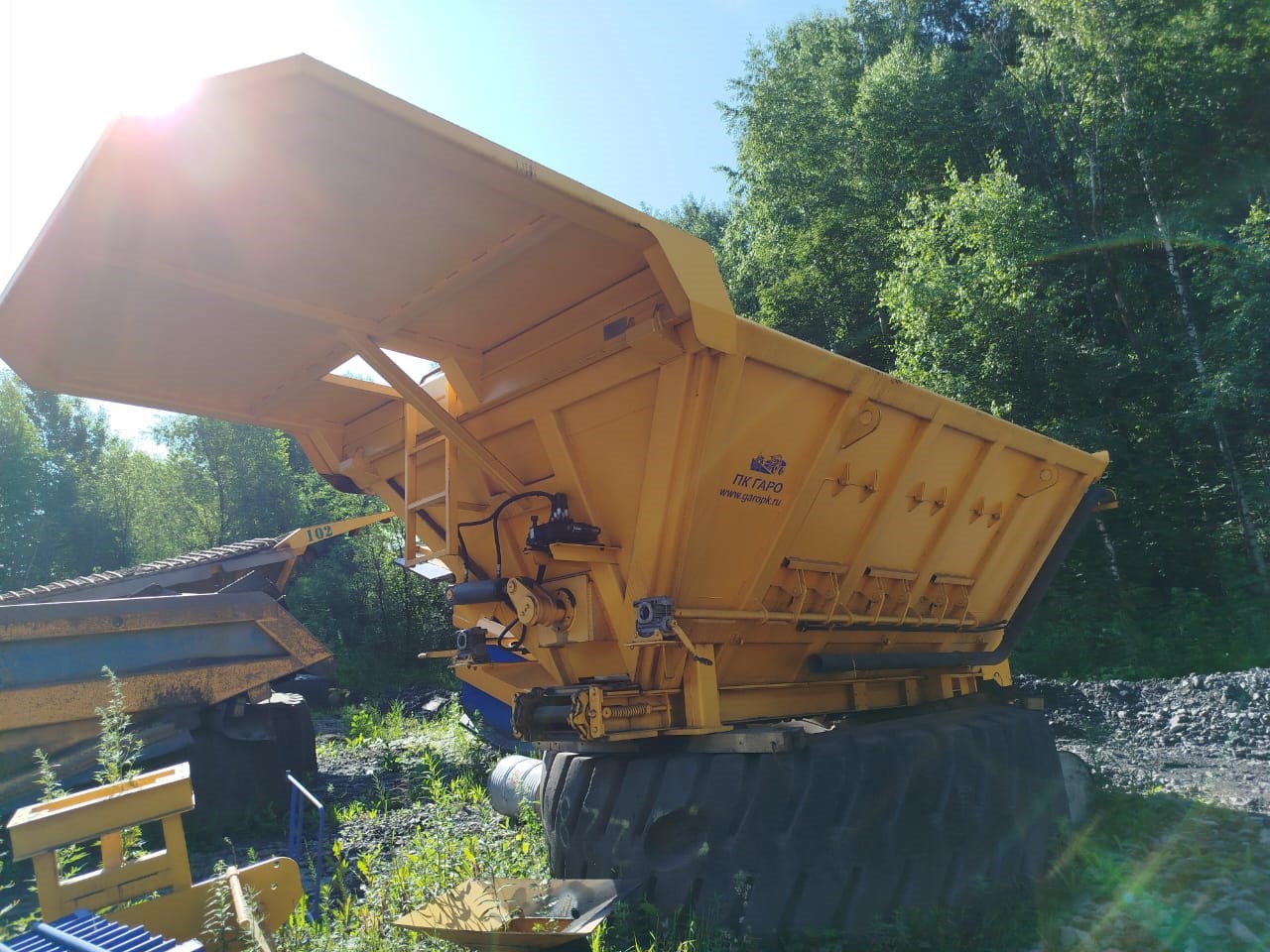

Бункер оснащён откидными площадками, предоставляющими доступ для обслуживания узлов приводного механизма конвейеров, не препятствующие аварийной разгрузки посыпного материала. Бункер оборудован люками для экстренного опорожнения щебня из бункера, люки которого открываются полуавтоматически. Два ворошителя, установленные в бункере, позволяют привести в подвижность слежавшийся посыпной материал. Управление щебнеразбрасывателем осуществляется из кабины водителя при помощи пульта управления. Гидросистема объединенная с автомобилем.

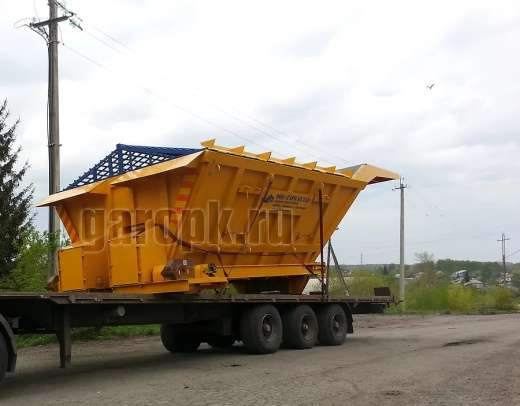

Навесное оборудование для посыпки дорог конструктивно выполнено разбирающимся на части, габаритные размеры которых соответствуют условиям транспортировки с завода-изготовителя на место применения и монтажа. Болтовые и другие соединения, обеспечивающие безопасность эксплуатации, предохранены от самоотвинчивания (саморассоединения) и имеют удобный доступ. Сборочные единицы и детали щебнеразбрасывающего оборудования массой свыше 50 кг и конфигурация которых не позволяет безопасное перемещение при помощи подъемно-транспортного оборудования имеют устройства (отверстия или серьгу) для зацепления грузозахватным устройством.
При изготовлении и приемке оборудования из производства проводятся предварительные, сертификационные и эксплуатационные испытания. Каждое изделие проверяется входным, операционным, приемным техническим и технологическим контролем.
Условия применения
температура окружающего воздуха от минус 40°C до плюс 40°C;
относительная влажность воздуха не более 98% при температуре 30°C;
атмосферное давление от 84 до 106,7 МПа (от 630 до 800 мм рт. ст.).
Конструкция разработана на основании опыта разработки и долговременной эксплуатации аналогичных конструкций Российского производства.
Модельный ряд и технические характеристики
| Шифр | РЗ-7557 | РЗ-735В | РЗ-7547 | РЗ-7555 |
|---|---|---|---|---|
| Тип шасси автомобиля | Terex Tr 100 | САТ-735В | БЕЛАЗ-7547 | БЕЛАЗ-7555 |
| Фракция щебня, мм | 20…70 | 20…70 | 20…70 | 20…70 |
| Производительность при посыпке щебнем, м3/ч | 10…25 | 10…25 |
10…25 |
10…25 |
| Ширина посыпки, м | 10…24 | 10…20 | 10…24 | 10…24 |
| Механизм подачи щебня | 2 скребковых цепных конвейера |
Скребковый цепной конвейер |
Скребковый цепной конвейер | 2 скребковых цепных конвейера |
| Погрузочная высота с решеткой, мм | 4 900 | 4 000 | 4 200 | 4 900 |
| Частота вращения щебнеразбрасывателя, об/мин | 220…350 |
220…350 |
220…350 |
220…350 |
| Масса навесного оборудования, кг | 21 000 | 8 580 | 9 680 | 21 000 |
| Объём бункера, м3 | 32 | 14 | 19 | 32 |
| Габаритные размеры, мм: | ||||
| длина | 10 800 | 7 100 | 8 090 | 10 800 |
| ширина | 5 900 | 3 860 | 4 390 | 5 900 |
| высота | 4 900 | 3 930 | 4 560 | 4 900 |
